Vetter Konuskissen –
Rohrdichtkissen für Kanal- & Rohrabdichtung

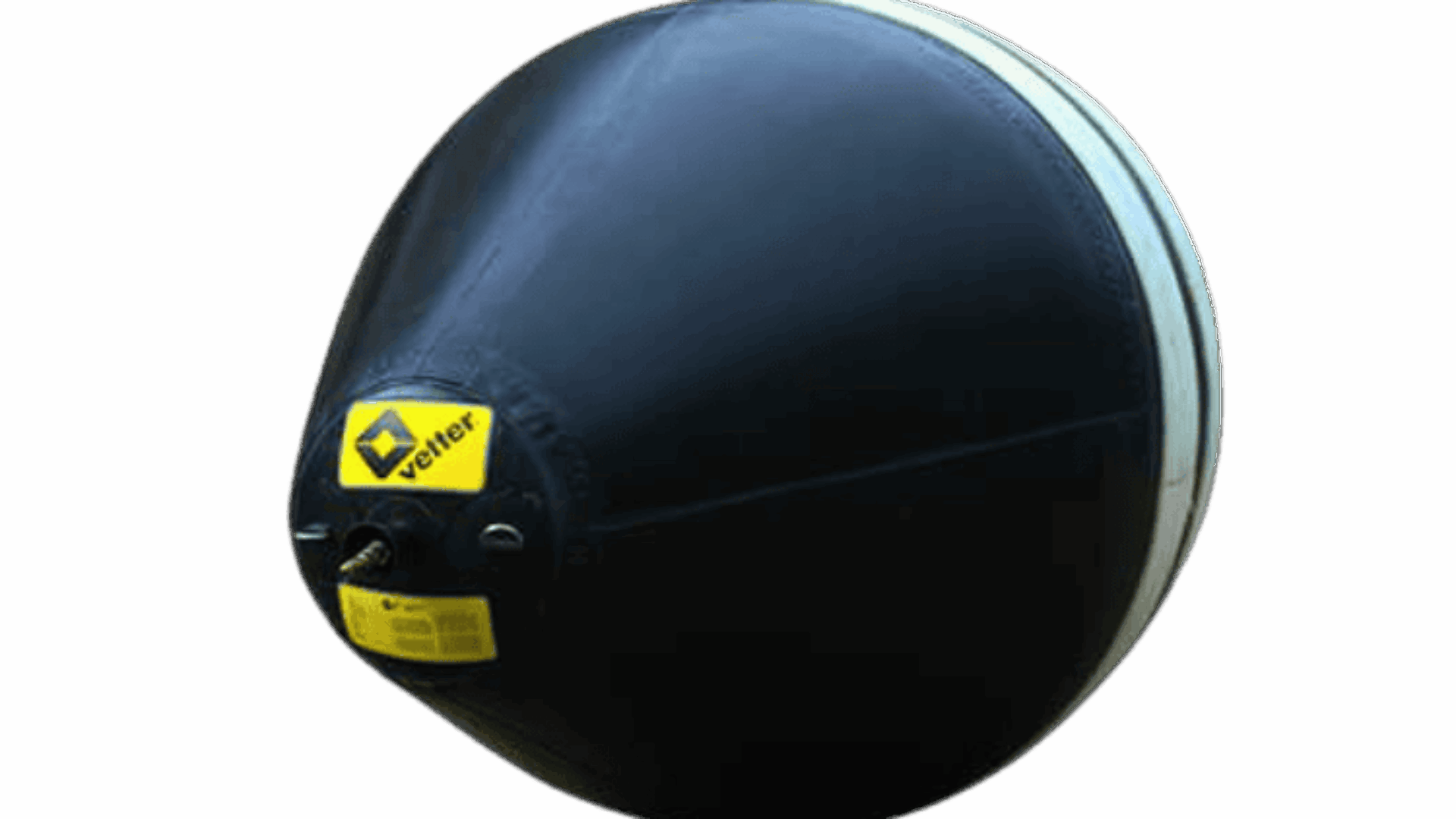

Konuskissen von Vetter
Rohrdichtkissen zur flexiblen Rohrabdichtung bei variierenden Rohrprofilen
Unterschiedliche Rohrprofile gehören in der Praxis zur Regel, nicht zur Ausnahme. Genau hier stossen klassische Rohrdichtkissen schnell an ihre Grenzen.
Das VETTER Konuskissen wurde speziell für diese Herausforderung entwickelt. Durch seine konische Bauform passt sich das Dichtkissen flexibel an verschiedene Rohrgeometrien an und ermöglicht eine zuverlässige Rohrabdichtung, auch bei wechselnden Profilformen und anspruchsvollen Einsatzbedingungen.
Das Konuskissen ist ein Rohrdichtkissen zur temporären Abdichtung von Rohrleitungen mit variierenden Geometrien. Es wird insbesondere in der Kanaltechnik eingesetzt, wenn Standard-Dichtkissen aufgrund unterschiedlicher Rohrprofile nicht ausreichen.
Flexible Rohrabdichtung mit System
Das Konuskissen wird gemäss Hersteller für definierte Anwendungen eingesetzt. Dazu zählen insbesondere das Absperren von Rohrleitungen, Dichtheitsprüfungen sowie die Erstellung von Umleitungen (Bypass).
Gerade bei Wartungsarbeiten oder in Situationen mit variierenden Rohrprofilen bietet das System einen entscheidenden Vorteil: Eine Lösung deckt mehrere Geometrien ab – effizient und praxisgerecht.
Typische Einsatzbereiche:
- Temporäres Absperren von Kanal- und Rohrleitungen
- Einsatz im Rahmen von Dichtheitsprüfungen
- Unterstützung bei Umleitungen (Bypass)
Der entscheidende Unterschied zu klassischen Rohrdichtkissen
Ein wesentliches Merkmal des VETTER Konuskissens ist seine Fähigkeit, mehrere Rohrprofile mit nur einem System abzudecken.
Der entscheidende Vorteil: Ein einziges Konuskissen kann in unterschiedlichen Rohrgeometrien eingesetzt werden und reduziert damit den Bedarf an mehreren Dichtkissengrössen.
Praxisrelevante Vorteile:
- Anpassung an unterschiedliche Rohrprofile (z. B. Rund-, Ei- oder Sonderprofile)
- Reduzierter Materialbedarf bei variierenden Rohrquerschnitten
- Sichere Abdichtung auch bei komplexen Geometrien
- Flexibler Einsatz bei wechselnden Anforderungen
Handling im Einsatz
Das VETTER Konuskissen ist konsequent auf den Einsatz unter realen Bedingungen ausgelegt. Das geringe Gewicht und das faltbare Design erleichtern Transport und Einbau – insbesondere in Schächten oder beengten Arbeitsbereichen.
Die Positionierung erfolgt über eine integrierte Zugöse, wodurch das Kissen kontrolliert eingebracht werden kann. Nach dem Einbau wird es mit Druckluft befüllt und dichtet die Rohrleitung zuverlässig ab.
Ein wesentlicher Vorteil zeigt sich bei der Entleerung: Die Rohrleitung kann kontrolliert entleert werden, ohne dass das Kissen im Rohr bewegt werden muss. Dies erhöht die Sicherheit und sorgt für stabile Abläufe im Einsatz.
Wichtige Merkmale im Einsatz:
- Konische Bauform für hohe Anpassungsfähigkeit
- Faltbares, kompaktes Design
- Einfache Positionierung über Zugöse
- Kontrollierte Entleerung ohne Lageveränderung
Technische Daten und Varianten
Das VETTER Konuskissen ist in mehreren Grössen erhältlich und deckt damit ein breites Anwendungsspektrum in der Kanal- und Rohrtechnik ab.
| Modell | Rohr Ø (mm) | Länge (mm) | Volumen (l) | Gewicht (kg) |
|---|---|---|---|---|
| 250–600 | 250 – 600 | 1050 | 180 | ca. 5 |
| 400–1000 | 400 – 1000 | 1900 | 860 | ca. 13 |
| 600–1600 | 600 – 1600 | 3180 | 3500 | ca. 31,8 |
Allgemeine technische Kennwerte:
- Betriebsdruck: max. 1 bar
- Max. Gegendruck: 0,5 bar
- Sicherheitsfaktor: 2:1
- Luftbedarf (z. B. 250–600 mm): 433,5 Liter
Material und Betriebsbedingungen
Das Konuskissen besteht aus CR (Chloropren-Kautschuk) mit einem Polyester-Trägermaterial und ist für industrielle Anwendungen ausgelegt.
Der Betrieb erfolgt ausschliesslich mit Druckluft und unter Verwendung der originalen Füllarmaturen. Die Einhaltung dieser Vorgaben ist Voraussetzung für einen sicheren Einsatz.
Einsatzparameter:
- Temperaturbereich: ca. -20 °C bis +55 °C
- Befüllung mit öl- und staubfreier Druckluft
- Einsatz nur innerhalb der definierten Druckgrenzen
Sicherheit und Betrieb
Für den sicheren Einsatz sind die Vorgaben der Betriebsanleitung sowie die geltenden Arbeitsschutzbestimmungen einzuhalten. Dazu gehören insbesondere die regelmässige Sichtprüfung, die Kontrolle aller Komponenten sowie der Einsatz durch entsprechend geschultes Fachpersonal.
Der Betrieb darf ausschliesslich innerhalb der definierten Druck- und Einsatzgrenzen erfolgen, um eine zuverlässige Funktion und die Sicherheit im Arbeitsumfeld zu gewährleisten.
Zusammengefasst
Das VETTER Konuskissen ist eine spezialisierte Lösung für die flexible Rohrabdichtung bei variierenden Rohrprofilen. Es kombiniert Anpassungsfähigkeit, robuste Materialien und eine praxisgerechte Handhabung und bietet damit klare Vorteile gegenüber klassischen Rohrdichtkissen – insbesondere in anspruchsvollen Einsatzsituationen.
Unterstützung bei der Produktauswahl
Für die richtige Dimensionierung und den sicheren Einsatz von Konuskissen sind verschiedene Faktoren entscheidend. Gerne unterstützen wir Sie bei der Auswahl der passenden Lösung für Ihre Anwendung.
