Baureihe G von KRAL – die perfekte Lösung für Schmierölanwendungen
KRAL Baureihe G Schraubenspindelpumpen
Flexibel einsetzbar für Schmieranlagen und Getriebe
Die KRAL Schraubenspindelpumpe der Baureihe G ist eine kompakte und zugleich leistungsstarke Lösung für industrielle Schmierölanwendungen. Ob bei der Schmierung von Getrieben, in Ölkreisläufen von Turbinen oder beim Retrofit bestehender Anlagen – diese Schmierölpumpen überzeugen durch Effizienz, Langlebigkeit und eine grosse Variantenvielfalt.

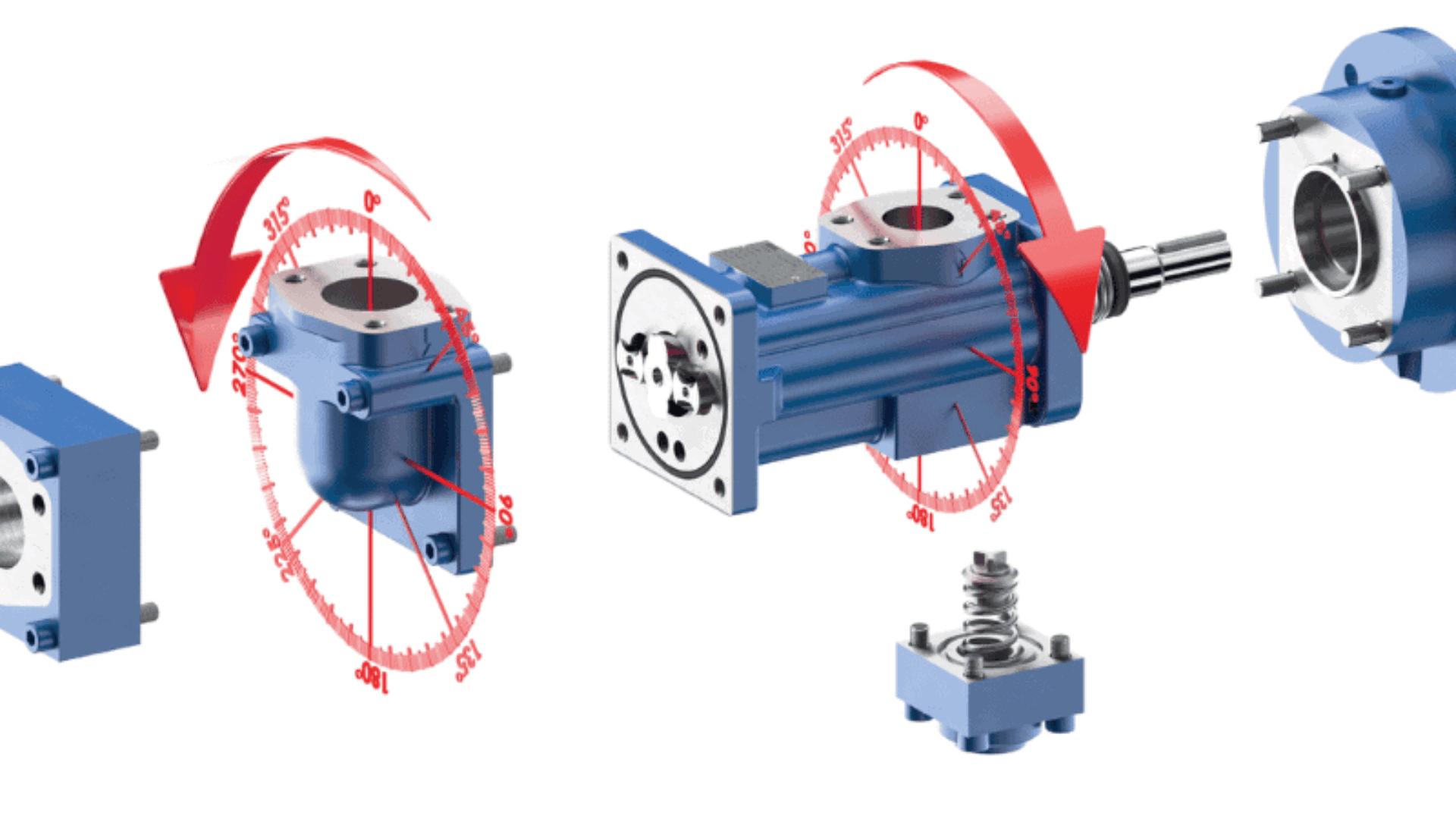

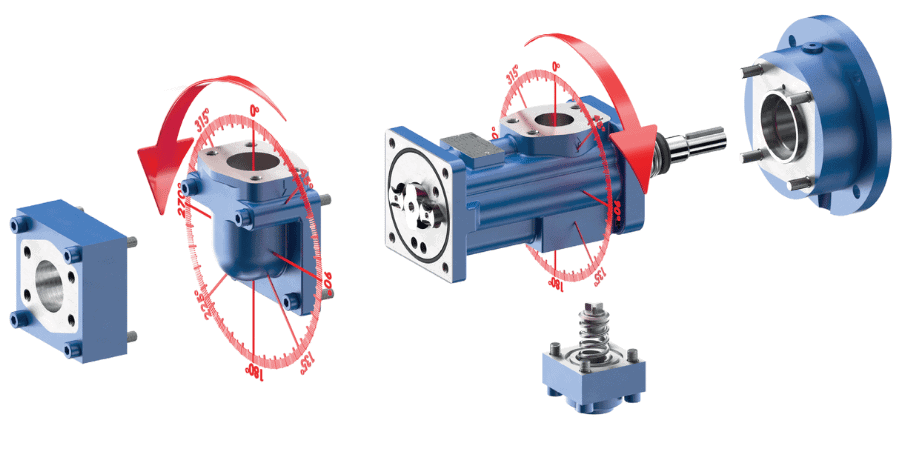

Dank modularem Design lassen sich die Anschlüsse flexibel anordnen. Die Baureihe G eignet sich somit ideal für Neuprojekte oder den 1:1 Austausch bestehender Pumpen – teilweise sogar ohne zusätzliche Anpassungen auf Kundenseite
Fördermedien und Einsatzbereiche
Die Baureihe G ist speziell für die Förderung von Schmiermedien entwickelt worden:
- Mineralöl
- Synthetiköle
- Hydrauliköl
- Schneid- und Schleiföle
- Getriebeöle
Typische Anwendungen sind:
- Schmierung von Getrieben, Turbinen und Kompressoren
- Umlauf- und Rücklaufsysteme in Industrieanlagen
- Retrofit-Lösungen bei alten Schmierölpumpen
- Kompakte Schmieranlagen mit engen Einbauräumen

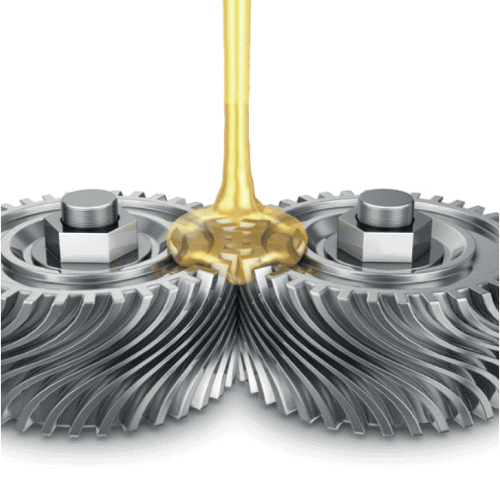

Die richtige Schmierung reduziert Reibung, schützt vor Verschleiss und Korrosion und verlängert die Lebensdauer von Maschinenkomponenten erheblich.
Technische Leistungsdaten im Überblick
-
Fördermenge: 5 bis 660 l/min
-
Differenzdruck: bis 25 bar
-
Temperaturbereich: –10 °C bis 120 °C (mit Magnetkupplung bis 300 °C)
-
Viskosität: 10 bis 500 mm²/s (Kaltstart bis 1’200 mm²/s)
Mit Werkstoffen wie Sphäroguss EN-GJS-400 oder Stahl für die Gehäuseteile und nitriertem Stahl für die Spindeln sind die Pumpen robust und langlebig – selbst unter anspruchsvollen Bedingungen.
Bauformen – für jede Einbausituation die passende Schmierölpumpe
Die KRAL Baureihe G ist in diversen Bauformen erhältlich. Nachfolgend vier Modidikationsbeispiele:
- Flanschpumpe für Getriebeanbau – direkt gekoppelt, mit oder ohne Kupplung. Sauganschluss axial oder radial wählbar

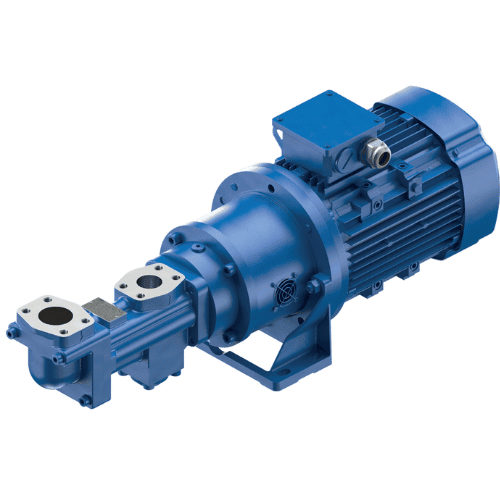

- Flanschpumpe mit Pumpenträgerfuss – Für Trockenaufstellung. Sauganschluss axial oder radial wählbar

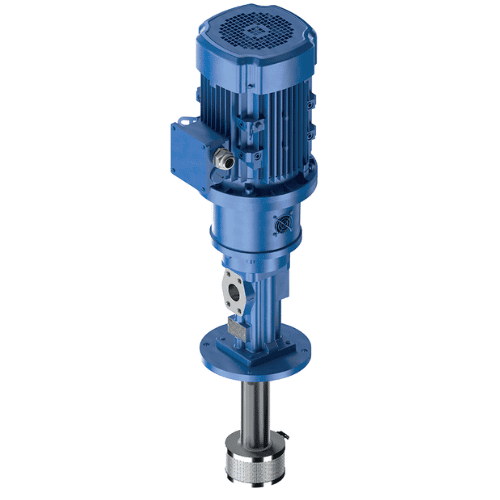

- Tankeinbaupumpe mit Saugsieb – platzsparend, ideal bei niedrigen Tankhöhen.

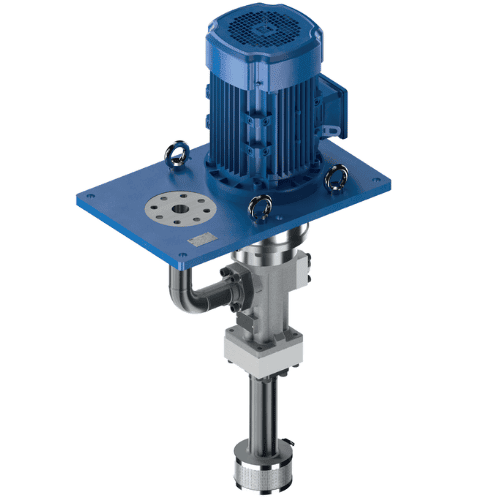

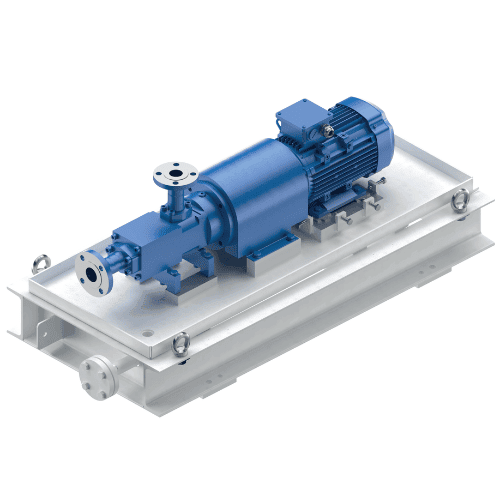

- Tankeinbaupumpe verrohrt – bewährte Lösung mit Montageplatte für den direkten Tankeinbau.
Für sicherheitskritische Bereiche gibt es eine API-konforme Ausführung nach API 676 sowie ATEX-zertifizierte Varianten:
- Mit Gleitringdichtung: EX II -/3 G Ex h IIC T4 … T2 -/Gc X
- Mit Magnetkupplung: EX II -/2 G Ex h IIC T4 … T2 -/Gb X
Aufstellungsvarianten – maximale Flexibilität beim Retrofit
Die Schraubenspindelpumpen der Baureihe G lassen sich durch ihre flexible Anordnung problemlos in bestehende Anlagen integrieren:
- Horizontale oder vertikale Montage
- Radialer oder axialer Saug- und Druckanschluss
- Anschlussvarianten: Inline, 90°, Topflansch
- Durch massgleiche Prozessanschlüsse kann ein 1:1 Ersatz alter Pumpen erreicht werden
Gerade bei Retrofit-Projekten ist die einfache Anpassbarkeit entscheidend, um längere Stillstandszeiten und Umbauten zu vermeiden.

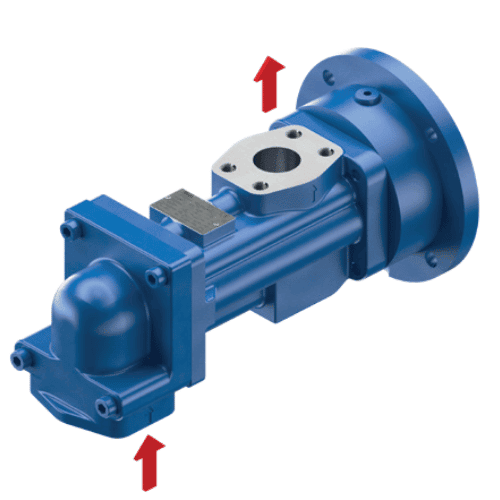

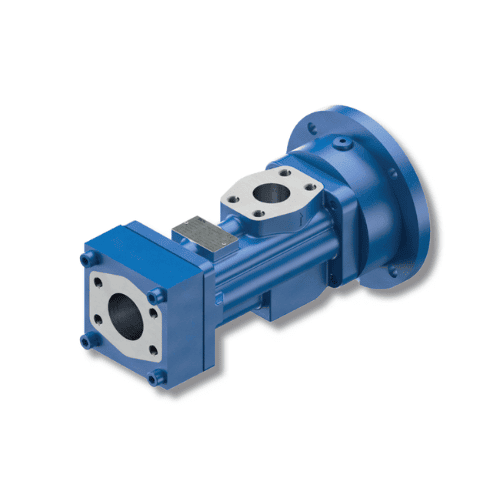

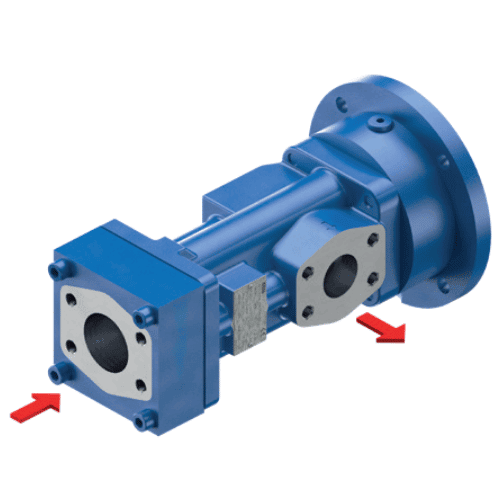

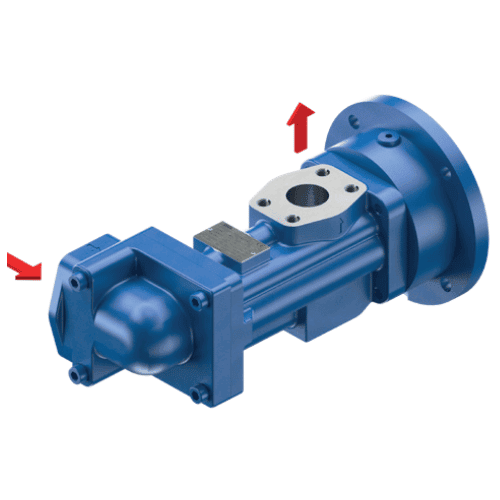

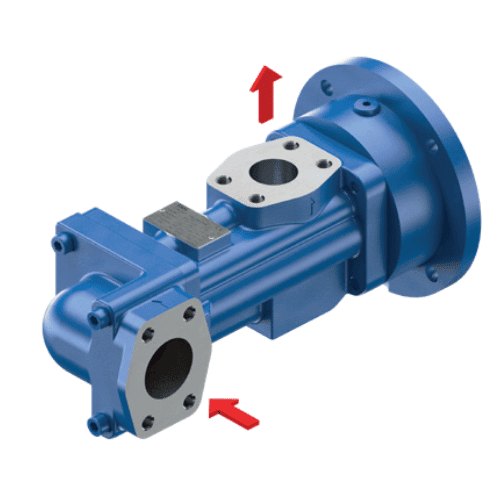

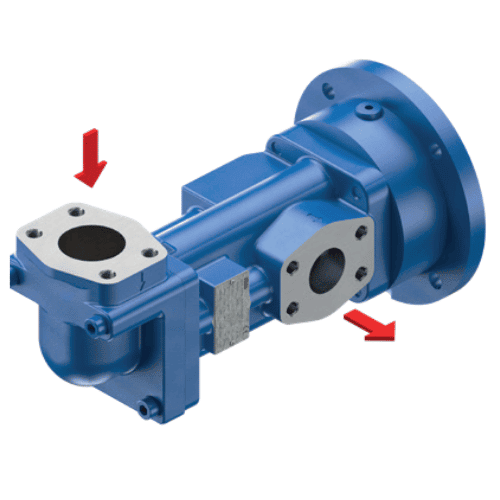

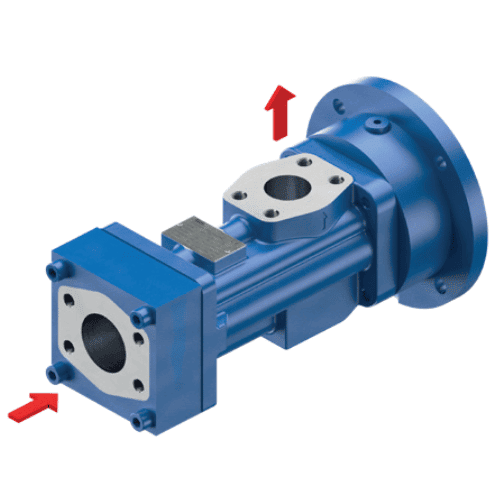

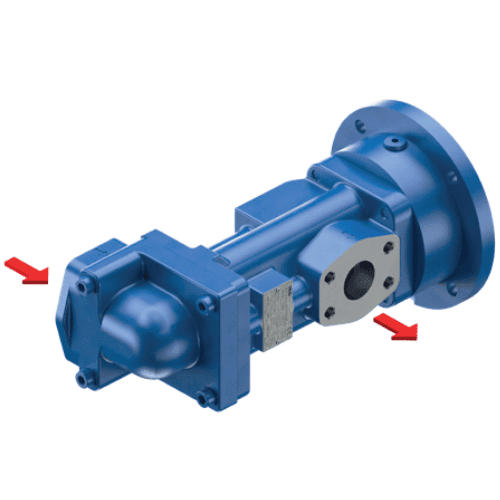

Eine Auswahl an Anschlussvarianten:
Dichtungskonzepte und Kupplungsoptionen
Anwendungsabhängig können bei der KRAL Baureihe G folgende Varianten umgesetzt werden:
Dichtungen:
- Gleitringdichtung (DIN 24960) – Standard für Schmierölanwendungen.
- Cartridge-Gleitringdichtung nach API 682 – wartungsfreundlich, für anspruchsvolle Industrieeinsätze.
- Radialwellendichtung – kompakte Abdichtung.
- Ohne Dichtung – bei direktem Getriebeanbau möglich.
Kupplungen:
- Wellenkupplung – klassische Verbindung zwischen Antrieb und Pumpenwelle.
- Magnetkupplung – hermetisch dicht, leckagefrei, verschleissfrei, bis 300 °C und für höhere Zulaufdrücke geeignet.
- Hohlwelle pumpenseitig für noch kompaktere Ausführung auf Anfrage
Kompakte Schraubenspindelpumpe für Neuanlagen und Retrofit
Die KRAL Schraubenspindelpumpe Baureihe G vereint kompakte Bauweise, Flexibilität und robuste Technik. Dank zahlreicher Bauformen, Varianten und Dichtungskonzepte ist sie die ideale Lösung für Schmierölkreisläufe in Getrieben, Turbinen, Kompressoren oder weiteren Anwendungen – egal ob im Neubau oder als Retrofit-Lösung für bestehende Anlagen.
Als Schweizer Vertriebspartner entwickeln wir gemeinsam mit Ihnen die ideale Pumpenkonstellation – von der Auswahl über die technische Auslegung bis zur Inbetriebnahme.
