Duo-Verschiebeeinheit von LUKAS –
Kontrollierte Bewegung für maximale Sicherheit beim Aufgleisen

Ein entgleistes Fahrzeug steht bereit zur Bewegung. Ohne passende Ausrüstung wird bereits die erste Bewegung zur Herausforderung. Verschiedene Faktoren verlangen nach einer Lösung, die Führung, Kraftübertragung und Sicherheit kombiniert.

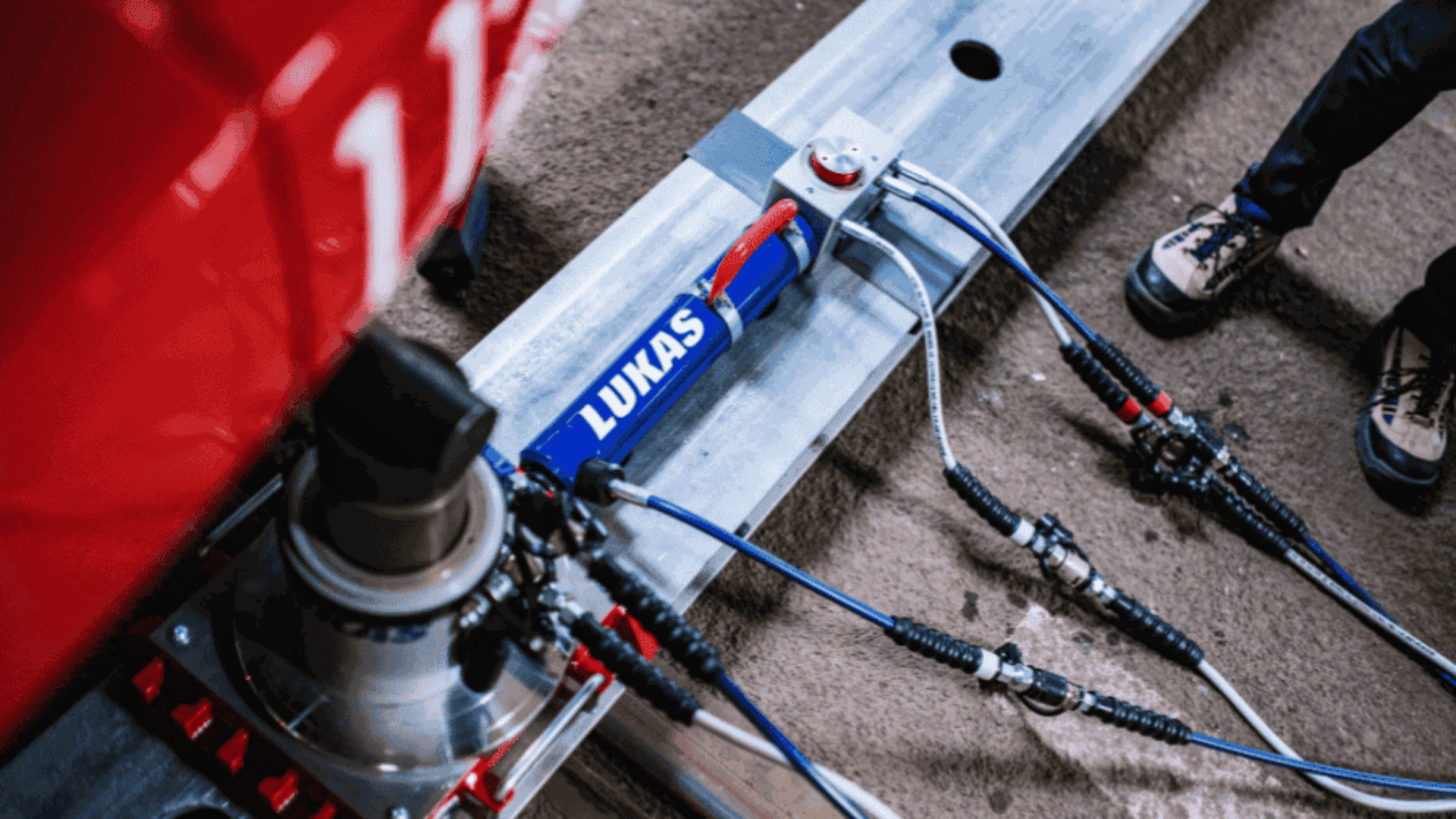

Die Duo-Verschiebeeinheit von LUKAS, auch bekannt als hydraulische Verschiebeeinrichtung oder Verschubmodul, übernimmt diese Aufgabe präzise. Sie bewegt das Schienenfahrzeug kontrolliert über die Aufgleisbrücke. Jede Position wird mechanisch gesichert, jede Bewegung erfolgt exakt. Die Steuerung erfolgt zentral vom Bedienplatz aus. Eingriffe im Gefahrenbereich sind nicht erforderlich.

Sie kommt insbesondere dann zum Einsatz, wenn ein entgleistes Fahrzeug unter erschwerten Bedingungen (zum Beispiel bei geringer Bodenhaftung oder auf leichtem Gefälle) millimetergenau positioniert werden muss.

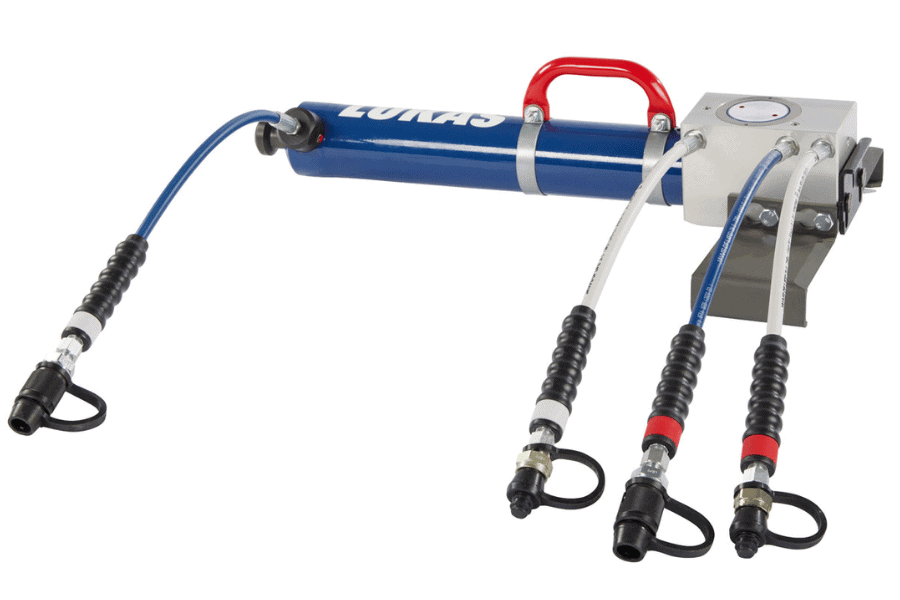

Die Bewegung erfolgt über einen hydraulischen Zylinder, welcher millimetergenaues Arbeiten in beide Richtungen zulässt. Nach jedem Hub arretiert ein Sicherungspin die aktuelle Position. Das Fahrzeug bleibt dadurch jederzeit stabil und in einer kontrollierten Situation.

Die Bedienung ist zentralisiert. Manuelles Nachführen oder Positionieren entfällt. Das spart Zeit und reduziert das Risiko für das Bedienpersonal.

• Breite: 360 mm

• Höhe: 174 mm

• Länge: 668 mm

• Masse: 25 kg

• Schubkraft: 176 kN

• Zugkraft: 92 kN

• Zylinderhub: 320 mm

• Bewegung: beidseitig über die gesamte Brückenlänge

• Aufnahme: direkt in die Wälzwagen

• Steuerung: wählbar zwischen Steuertisch oder Handpumpe

Die kompakte Bauform, kombiniert mit hoher Leistung und einfacher Bedienbarkeit, ermöglicht einen reibungslosen Ablauf unter realen Einsatzbedingungen.

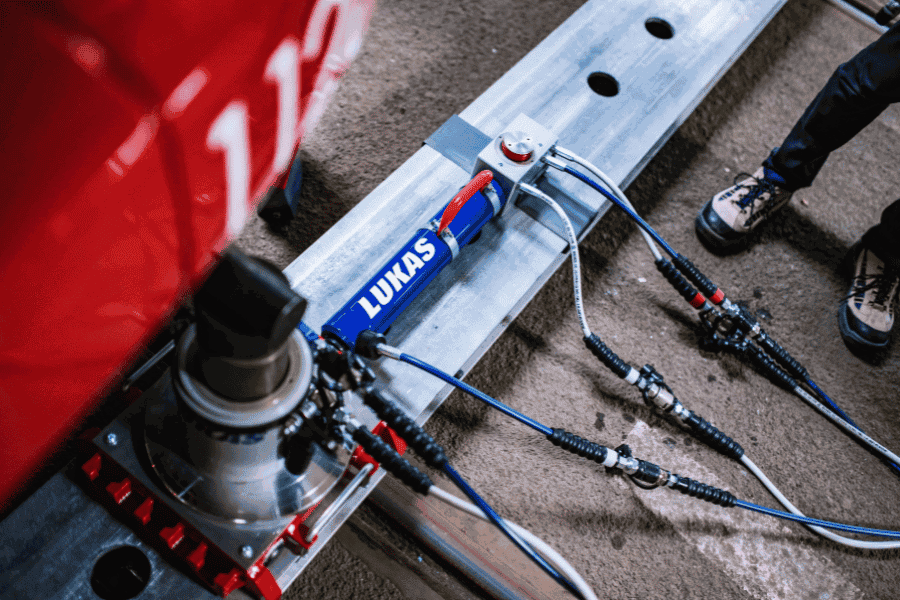

Die Duo-Verschiebeeinheit ist für den Einsatz mit zwei Wälzwagen konzipiert. Diese tragen das Fahrzeuggewicht und sorgen für eine stabile Führung über die Aufgleisbrücke. Die direkte Verbindung zwischen den Bauteilen gewährleistet eine gleichmässige und kontrollierte Bewegung im Verschub.

Beim Lösen des Sicherungspins übernimmt die Wälzwagensicherung die Haltefunktion. So wird auch in sicherheitskritischen Momenten ein stabiler Zustand gewährleistet.

Die Bedienung erfolgt ausserhalb des Gefahrenbereichs. Das verbessert die Ergonomie und senkt das Unfallrisiko. Zeitintensive manuelle Abläufe entfallen. Alle Komponenten lassen sich werkzeuglos verbinden und sicher einsetzen, auch unter schwierigen Bedingungen.

Die robuste Konstruktion ist auf den wiederholten Feldeinsatz ausgelegt. Die Einheit kann effizient transportiert und flexibel mit vorhandener Brückentechnik kombiniert werden.

Für schwere Fahrzeuge steht eine verstärkte Ausführung zur Verfügung. Die Duo-Verschiebeeinheit Schwerlast bietet zusätzliche Kraftreserven und eine verstärkte Bauweise. Auch diese Variante ist in Verbindung mit den Schwerlast-Wälzwagen vollständig kompatibel mit der LUKAS Brückentechnik.

Technische Daten der Schwerlastvariante im Überblick:

• Breite: 370 mm

• Höhe: 214 mm

• Länge: 685 mm

• Masse: 44 kg

• Schubkraft: 337 kN

• Zugkraft: 207 kN

• Zylinderhub: 322 mm

Die Duo-Verschiebeeinheit ist eine bewährte Lösung für eine der anspruchsvollsten Phasen des Aufgleisens. Sie sorgt für klare Abläufe, hohe Sicherheit und effiziente Einsatzführung, unabhängig vom Fahrzeugtyp oder den äusseren Bedingungen.

Ob Standardausführung oder Schwerlastvariante: Das Team von Matter Hydraulik AG unterstützt Sie bei der Auswahl, Planung und Anwendung Ihrer Aufgleistechnik. Technisch fundiert, einsatzerprobt und auf Ihre realen Anforderungen abgestimmt.
