Klimabewusst bauen –
mit Methanol und passender Pumpentechnik
Energie speichern mit Methanol

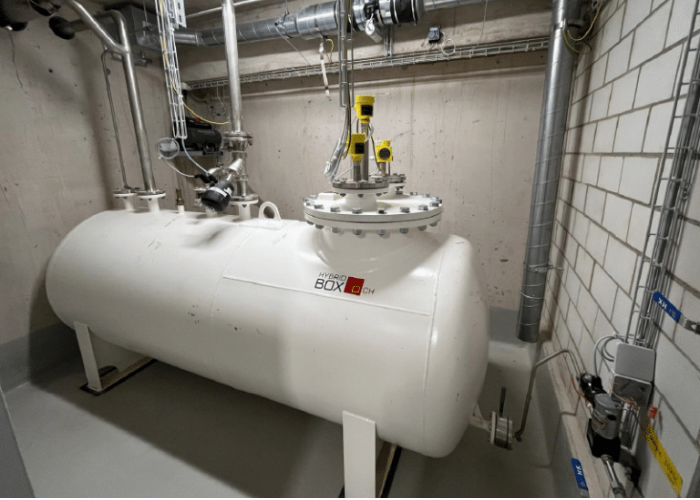

Die Hybridbox macht Methanol zum saisonalen Energiespeicher
Wie lässt sich überschüssiger Solarstrom aus dem Sommer für den Winter speichern? Zwei neue Mehrfamilienhäuser in Bassersdorf setzen dafür auf Methanol. Eine zentrale Rolle übernimmt die Hybridbox®. Sie stellt je nach Bedarf Wärme, Kälte und Strom bereit und verbindet die verschiedenen Energieflüsse zu einem Gesamtsystem.
Sommerenergie für den Winter speichern
Die Gebäude erzeugen mit Photovoltaikmodulen auf den Dächern und an den Fassaden eigenen Strom. Was im Sommer nicht direkt verbraucht wird, soll künftig für die Herstellung von Methanol genutzt werden.
Der Vorteil: Methanol lässt sich flüssig lagern und kann Energie über längere Zeit speichern. Damit wird es möglich, einen Teil der überschüssigen Solarenergie aus dem Sommer im Winter zu nutzen.
Ist genügend Strom verfügbar, nutzt die Hybridbox® diesen effizient für die Wärme- und Kälteversorgung. In der kalten Jahreszeit kann sie auf das gespeicherte Methanol zurückgreifen und daraus direkt im Gebäude Wärme und Strom bereitstellen. Zusammen mit der Photovoltaikanlage und dem Batteriespeicher entsteht so ein flexibles Energiesystem. Die Hybridbox® stimmt die Energieversorgung automatisch auf die jeweilige Situation ab und entscheidet, ob Strom genutzt oder produziert wird. Auch bei einem Stromausfall kann das gespeicherte Methanol zur Notstromversorgung beitragen.
Die Herausforderung: Methanol ruhig und zuverlässig fördern
Damit die Hybridbox® zuverlässig Wärme und Strom bereitstellen kann, muss sie gleichmässig und sicher mit Methanol versorgt werden. Für erste Tests wurde eine kleine 12-Volt-Pumpe aus der Fahrzeugtechnik eingesetzt. Sie funktionierte grundsätzlich, war jedoch sehr laut, förderte ungleichmässig und hatte Schwierigkeiten beim Ansaugen. Für den späteren Betrieb wurde deshalb eine neue Lösung gesucht.
Die wichtigsten Anforderungen:
- 50 Liter pro Stunde bei maximal 5,5 bar
- geeignet für Methanol-Wasser-Gemische
- leiser und gleichmässiger Betrieb
- hohe Dichtheit
- geeignet für die ATEX-Zone 2
- zuverlässig bei bis zu 2’500 Betriebsstunden pro Jahr
Scherzinger Zahnradpumpe als passende Lösung

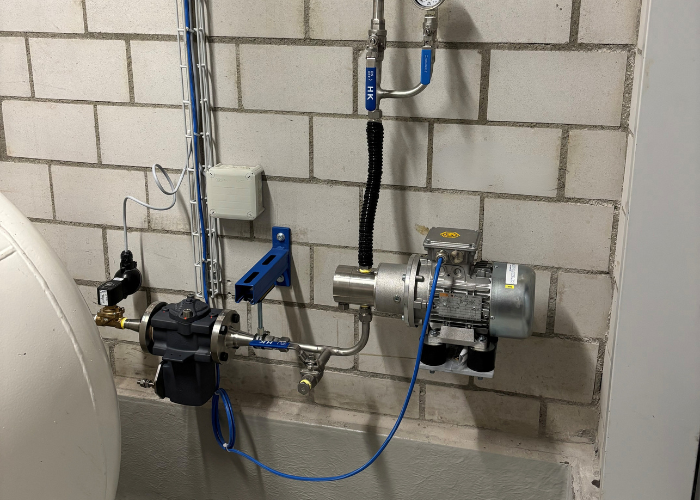

Die Wahl fiel auf eine Scherzinger Zahnradpumpe vom Typ 4030-280 mit langsam laufendem Motor.
Die Pumpe wurde bewusst mit genügend Leistungsreserve ausgelegt. Dadurch erreicht sie die benötigte Fördermenge bereits bei niedriger Drehzahl. Das sorgt für einen ruhigeren Betrieb und reduziert die Belastung der Pumpe.
Das ist bei Methanol besonders wichtig. Je nach Anteil von Methanol und Wasser verändern sich die Eigenschaften des Mediums. Die Pumpe muss deshalb bei unterschiedlichen Mischungen zuverlässig funktionieren.
Zusätzlich wurde ein Filter von BOLL & KIRCH vor der Pumpe eingebaut. Er hält Schmutzpartikel zurück und schützt die Pumpe vor Verschleiss und Schäden.
Die Hybridbox® verbindet Stromnutzung und Stromproduktion in einem System. Sie nutzt verfügbaren Strom für die Wärme- und Kälteversorgung oder stellt mit gespeichertem Methanol selbst Wärme und Strom bereit. Das funktioniert unabhängig vom Gasnetz und ermöglicht eine flexible, saisonale Energieversorgung.
Ergebnis: Das Lärmproblem ist gelöst
Nach dem Einbau der neuen Pumpenlösung wurde die Anlage wieder in Betrieb genommen.
Das Kundenfeedback:
«Wir haben die Anlage mit der neuen Pumpe wieder in Betrieb genommen. Es funktioniert aktuell einwandfrei und das Lärmthema ist erledigt.»
Damit trägt die passende Pumpentechnik dazu bei, dass das innovative Energiekonzept zuverlässig und leise funktioniert.
